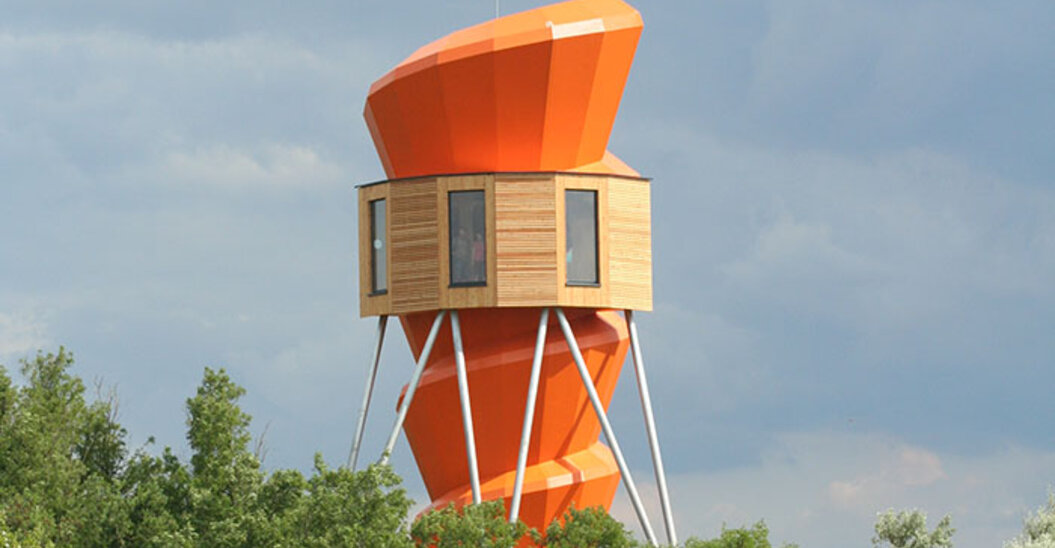

Turmschnecke in der Fossilienwelt Weinviertel

Fakten:

• Auftraggeber:
  Fossilienwelt GmbH
• Planung:
  basis-ZT GmbH * bureau Öblarn
• Leistung:
  Teil-Generalunternehmer
• Bauzeit:
  1/2009 - 6/2009

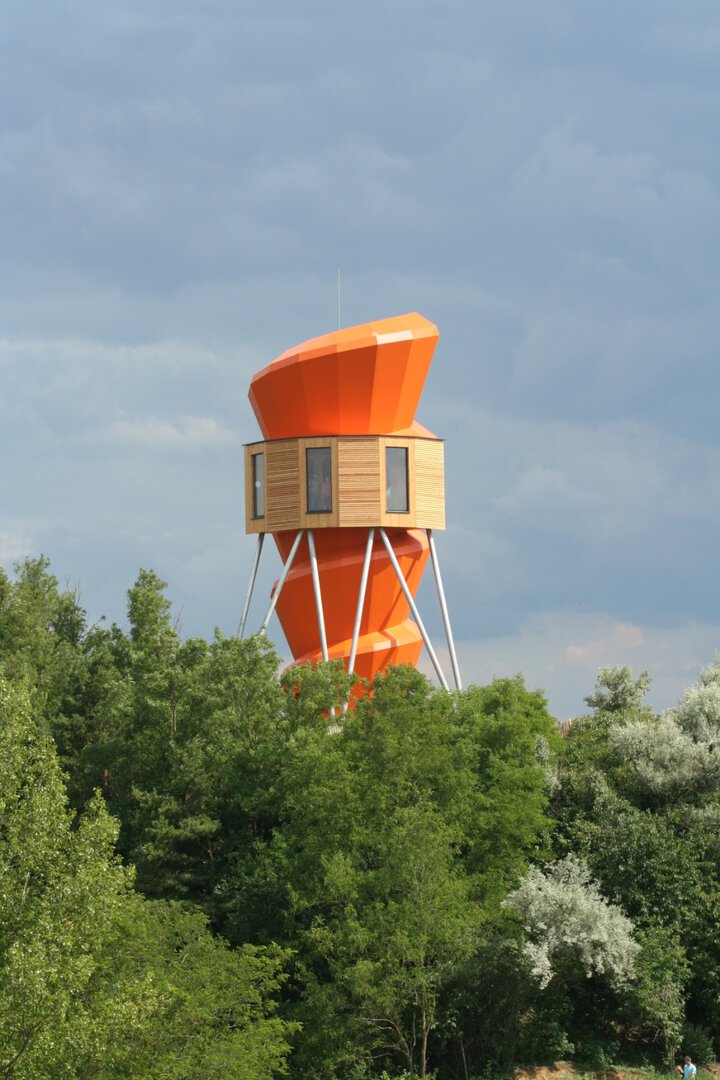

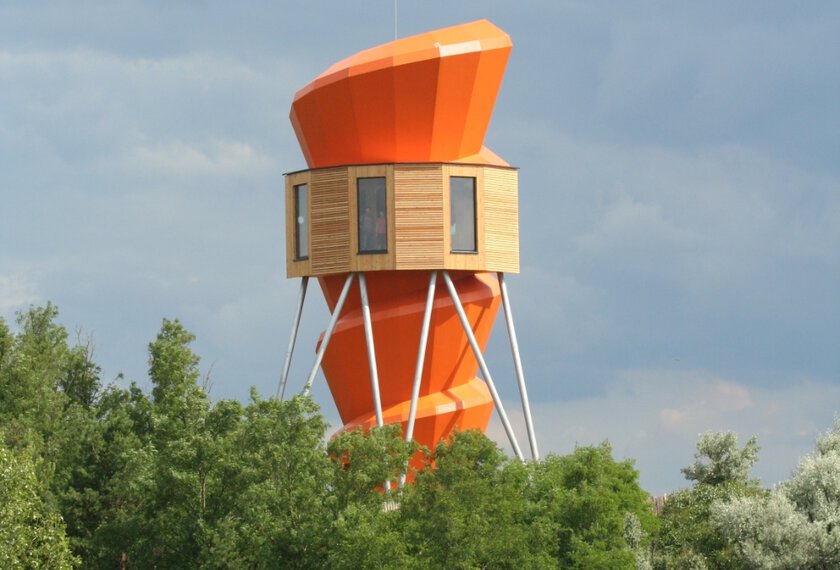

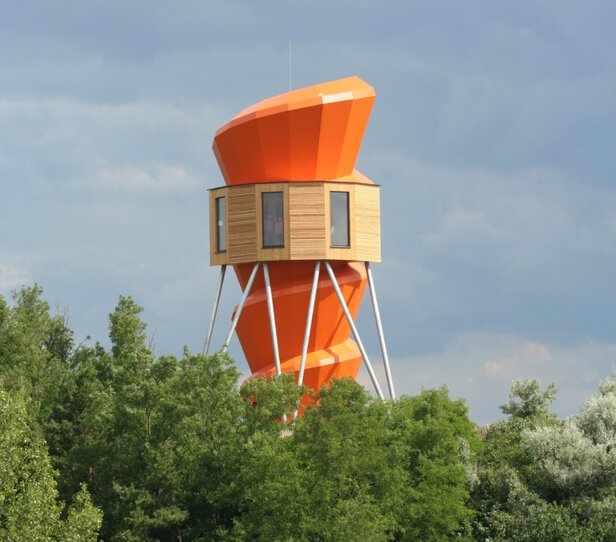

• Turmkonstruktion ist eine im Maßstab von 1000:1 vergrößerte Kopie einer fossilen Turmschnecke
• Errichtung der 16-eckigen Holzrahmenkonstruktion (annähernd rund) auf einem Stahlbetonfundament (t = 1,20 m)

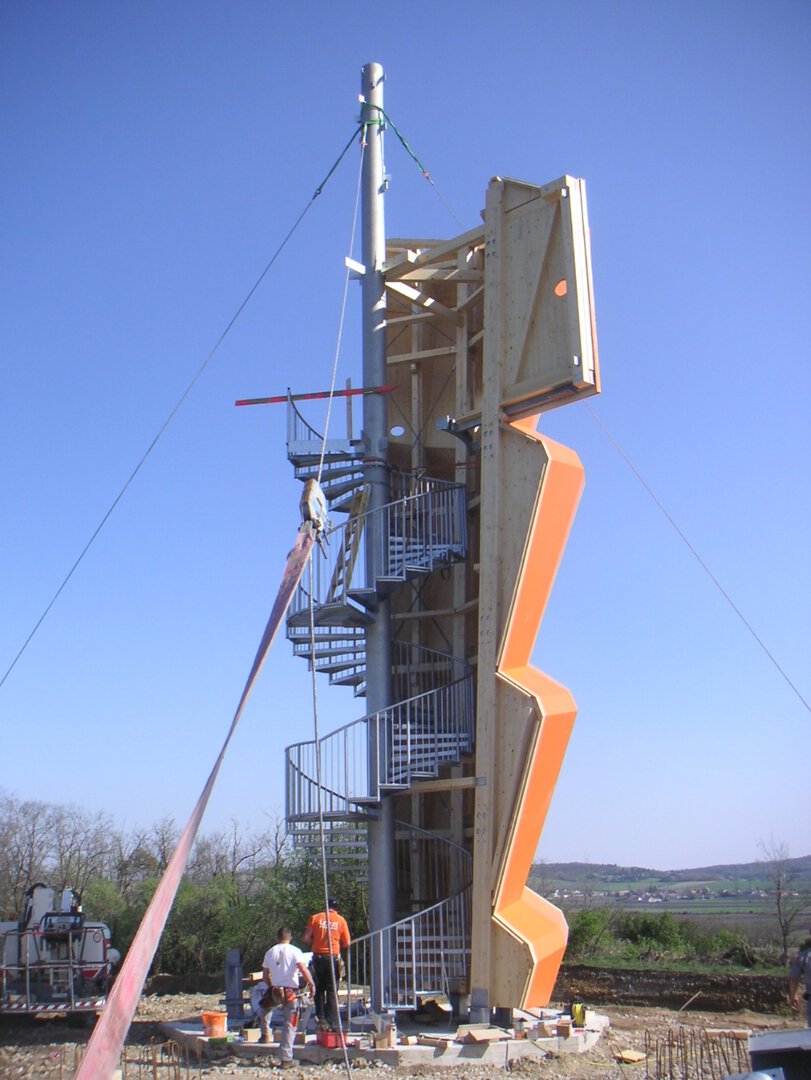

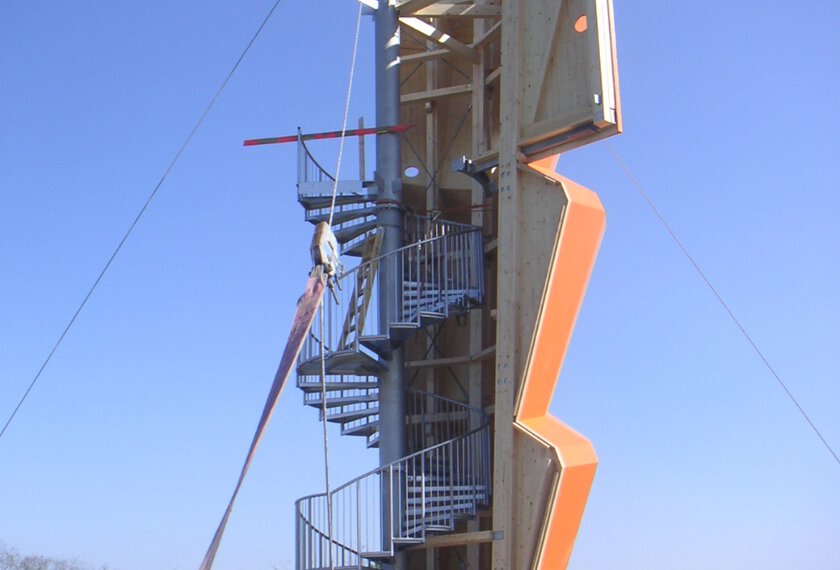

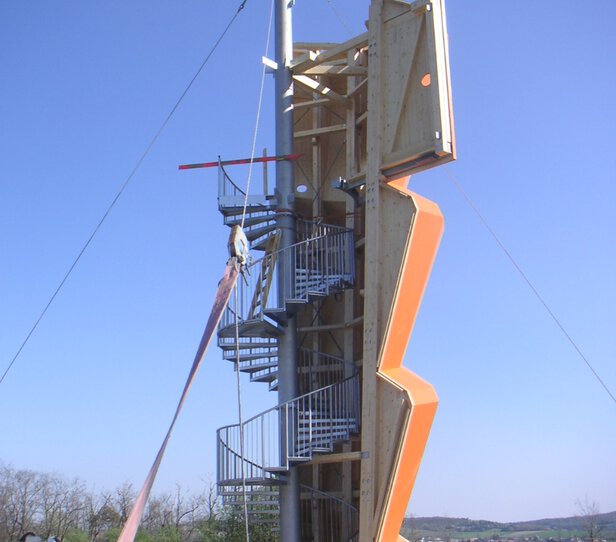

• Im Zentrum befindet sich eine Spindeltreppe aus Stahl, die bis in die Höhe der Aussichtsplattform (Plateauhöhe in 9 m Höhe) reicht

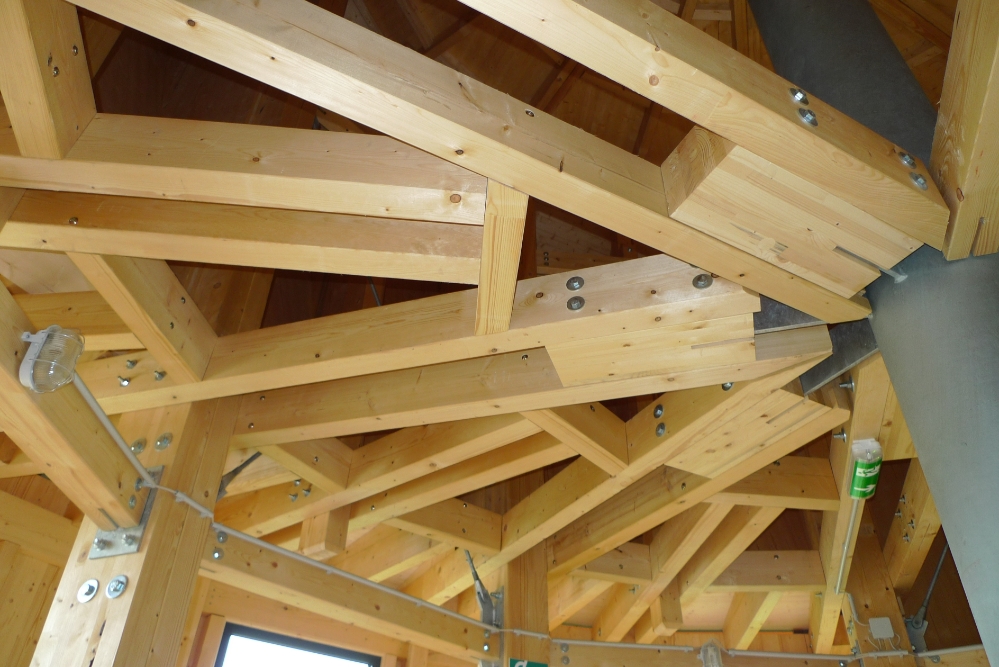

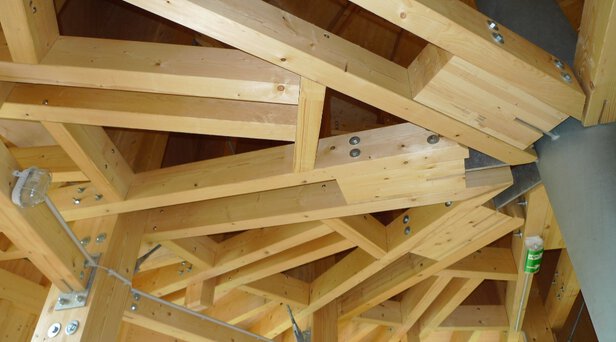

• Verwendung von 8 Stück geteilten Brettschichtholz-Trägern (24/32) mit einer Außenneigung von 4 Grad, die ins Stahlbeton-Fundament eingespannt sind
• Zusätzlich 8 Sekundärträger (12/20) und 4 vertikale Aussteifungsverbände zwischen den Hauptträgern
• 3 V-Stützen aus Stahl als Horizontalaussteifung
• Schablonen aus Brettsperrholz (17 mm) auf den Haupt- und Sekundärträgern angebracht – Außenverkleidung aus Fichten-3-Schichtplatten darauf befestigt
• Außenhaut aus einer Flüssigkunststoffbeschichtung (2 mm) und UV-Versiegelung
• Erfassung der geometrischen Form war eine besondere Herausforderung:
  • Spirale vergrößert nach oben hin ihren Radius
  • Außenhaut besteht aufgrund der Spiralform aus vor- und rückspringende Ebenen
  • Vorfertigung ließ keine Bautoleranzen zu
  • Durch die komplexe Spiralform des Turmes weist jedes Element der Außenhaut andere Maße auf
• Gesamte Turmkonstruktion wurde im Werk in Elementen (8 Wand- und 8 Dachelemente) vorgefertigt und die Außenverkleidung in der Folge beschichtet
